Bu örnekte Deneyap Blok kodlama platformunu kullanarak Deneyap Mini kartımızın üzerinde bulunan RGB LED’i kırmızı olarak yakacağız.

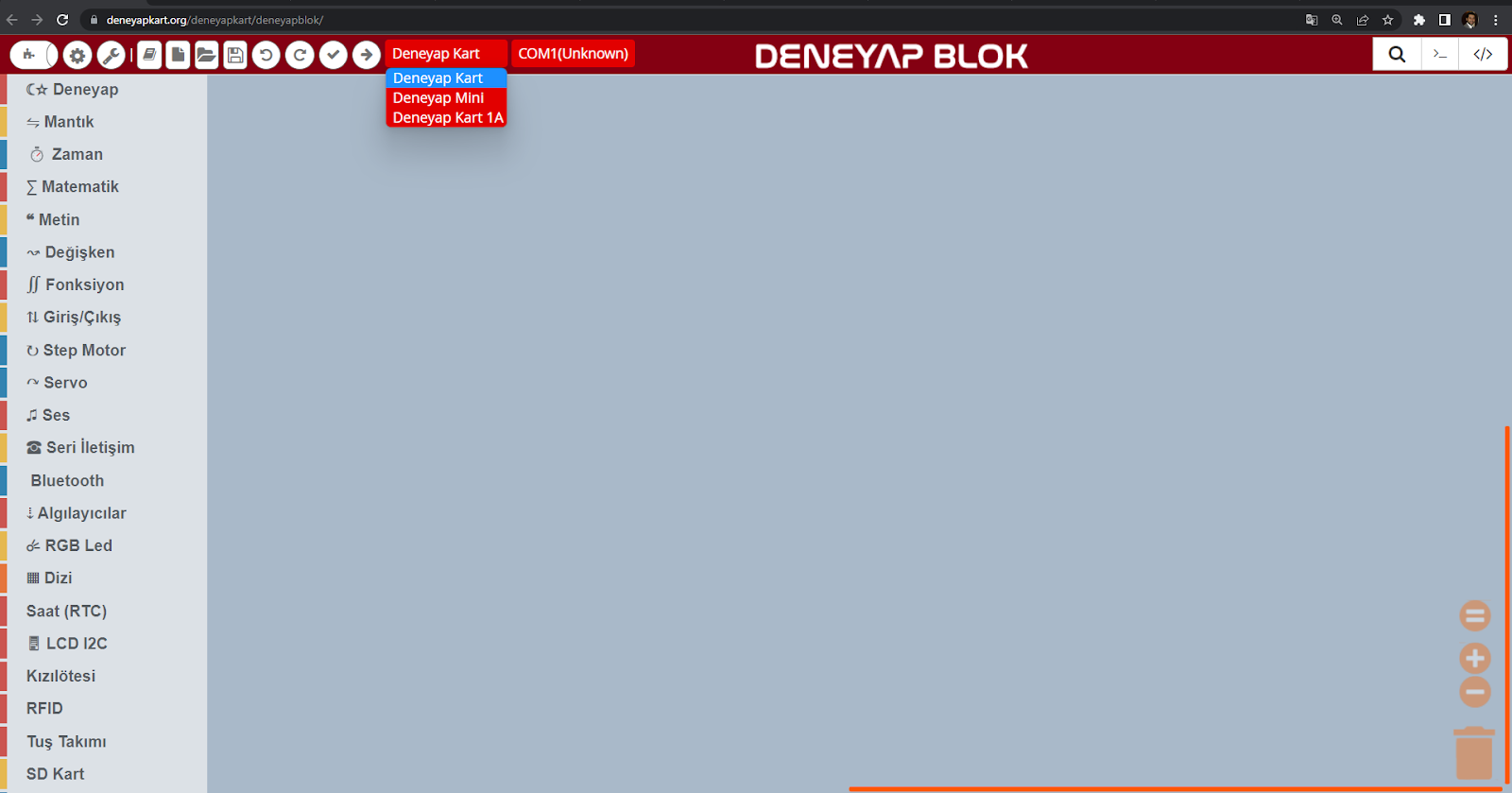

Üst menüden kart seçimi yapıyoruz. Biz Deneyap Mini’yi seçtik.

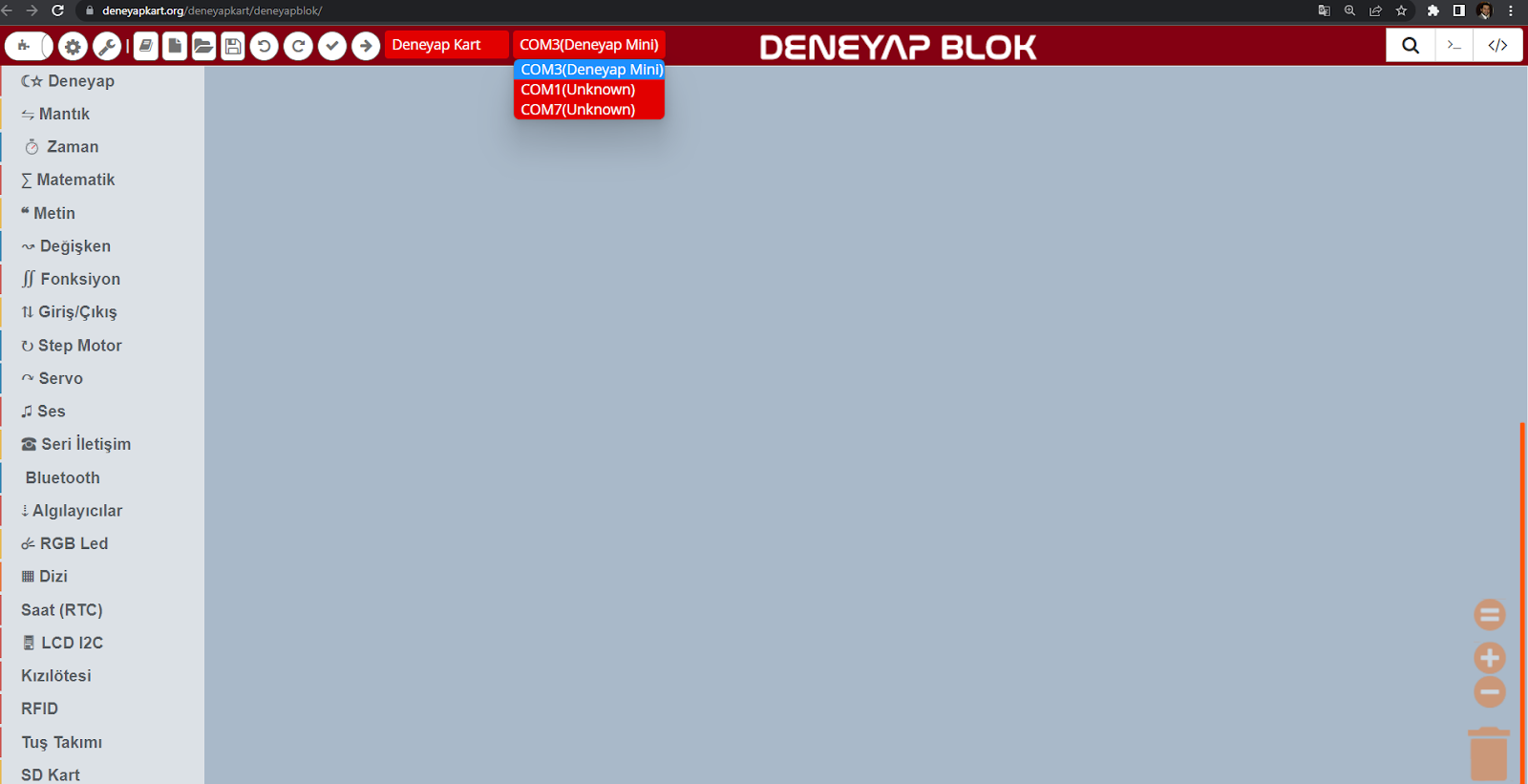

Kart seçimini yaptıktan sonra hemen yanından Deneyap Mini’nin takılı olduğu port seçimi yapıyoruz.

Sol tarafta yer alan menüden blok seçimleri yapılmaktadır. “Giriş/Çıkış” kategorisinde yer alan “Dijital pinini kullan ….’de …..” komutunu seçiyoruz.

Bu komut bir pine dijital olarak değer göndermemizi sağlar. Blokta yer alan bir boşluğa pin ve ikinci boşluğa değer girilmektedir.

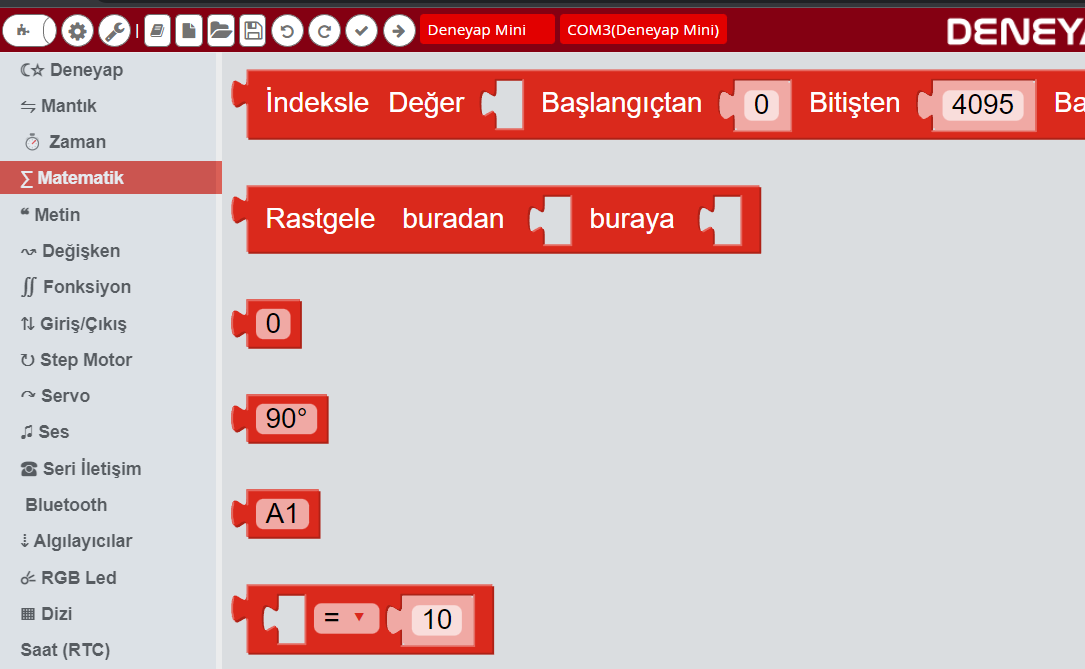

Ardından “Matematik” kategorisinde yer alan “A1” komutunu seçiyoruz. Bu komut pin ismini belirlememize yaramaktadır.

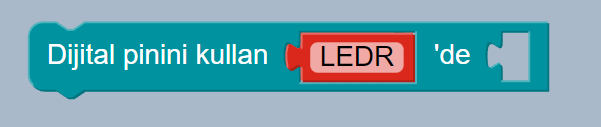

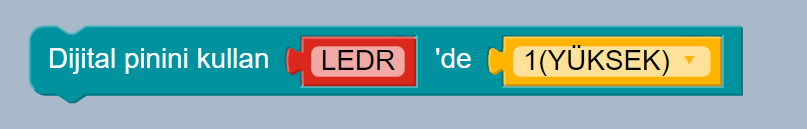

Kırmızı LED için “A1” yazan yeri “LEDR” olarak güncelleyerek aşağıdaki şekilde “Dijital pinini kullan ….’de …..” komutundaki ilgili yere yerleştiriyoruz.

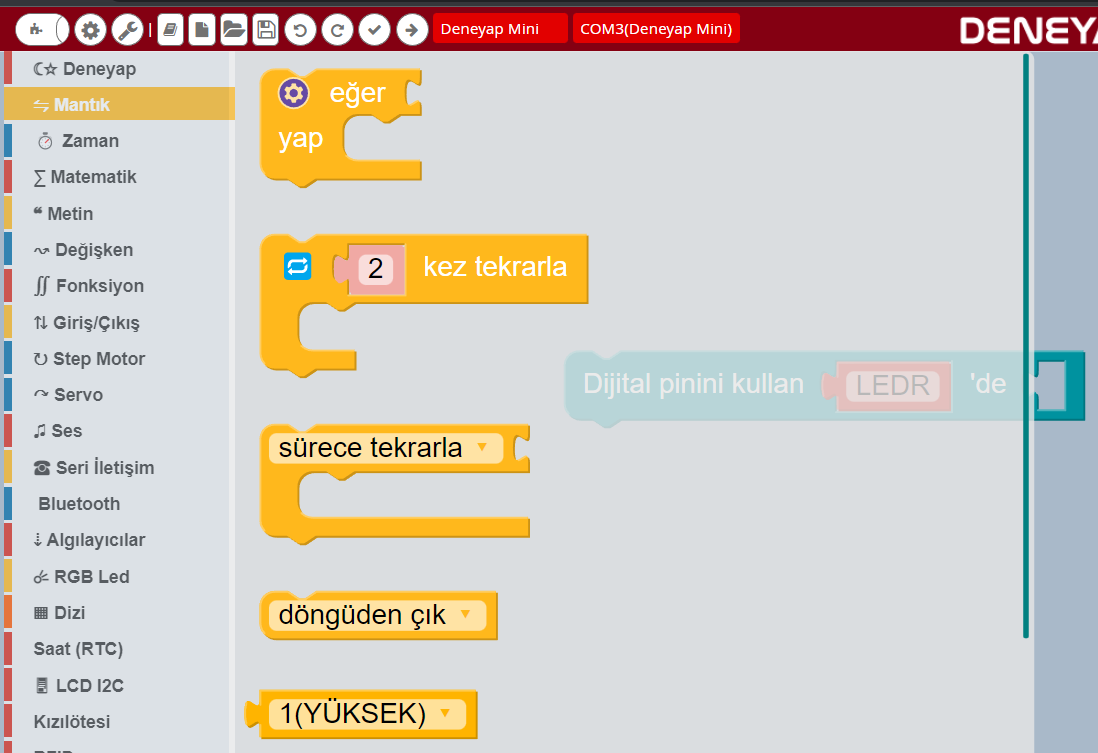

Menüden “Mantık” kategorisinde yer alan “1(YÜKSEK)” komutunu seçiyoruz. Bu komut ile bir pine 1 (Aç) ya da 0 (Kapat) komutu göndermemizi sağlar.

Bu komutu aşağıda görüldüğü şekilde “Dijital pinini kullan ….’de …..” komutundaki ilgili yere yerleştiriyoruz.

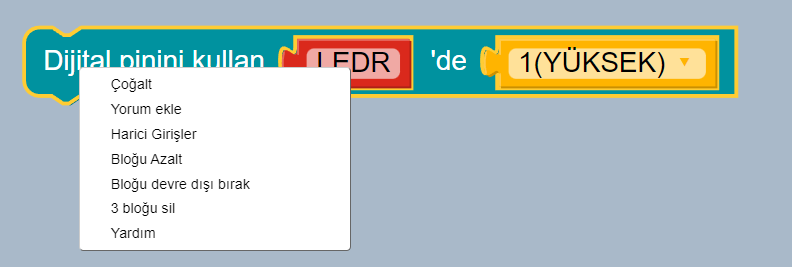

Bu işlemi LEDlerimiz yeşil (LEDG) ve mavi (LEDB) için de aşağıda görüldüğü gibi tekrarlıyoruz. İşlem kolaylığı için bloğun üstüne sağ tuş ile tıklayıp çağalt işlemi yapıyoruz.

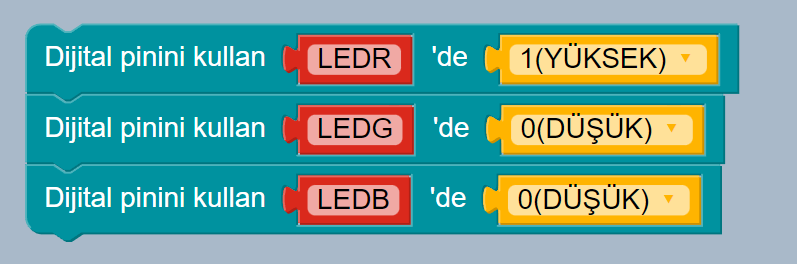

Çoğaltma işleminin ardından blokları birbirlerine sırası ile bağlayıp pin ismi ve değeri güncelliyoruz.

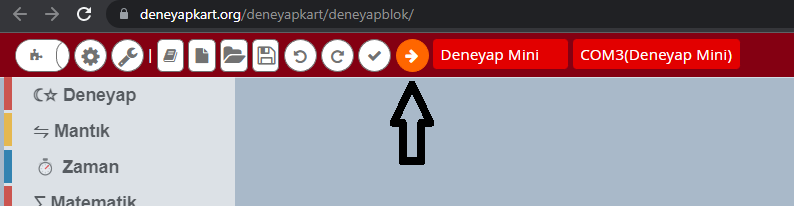

Aşağıda gösterilen “Yükle” ikonuna tıklayarak kodumuzu Deneyap Mini kartımıza gönderiyoruz.

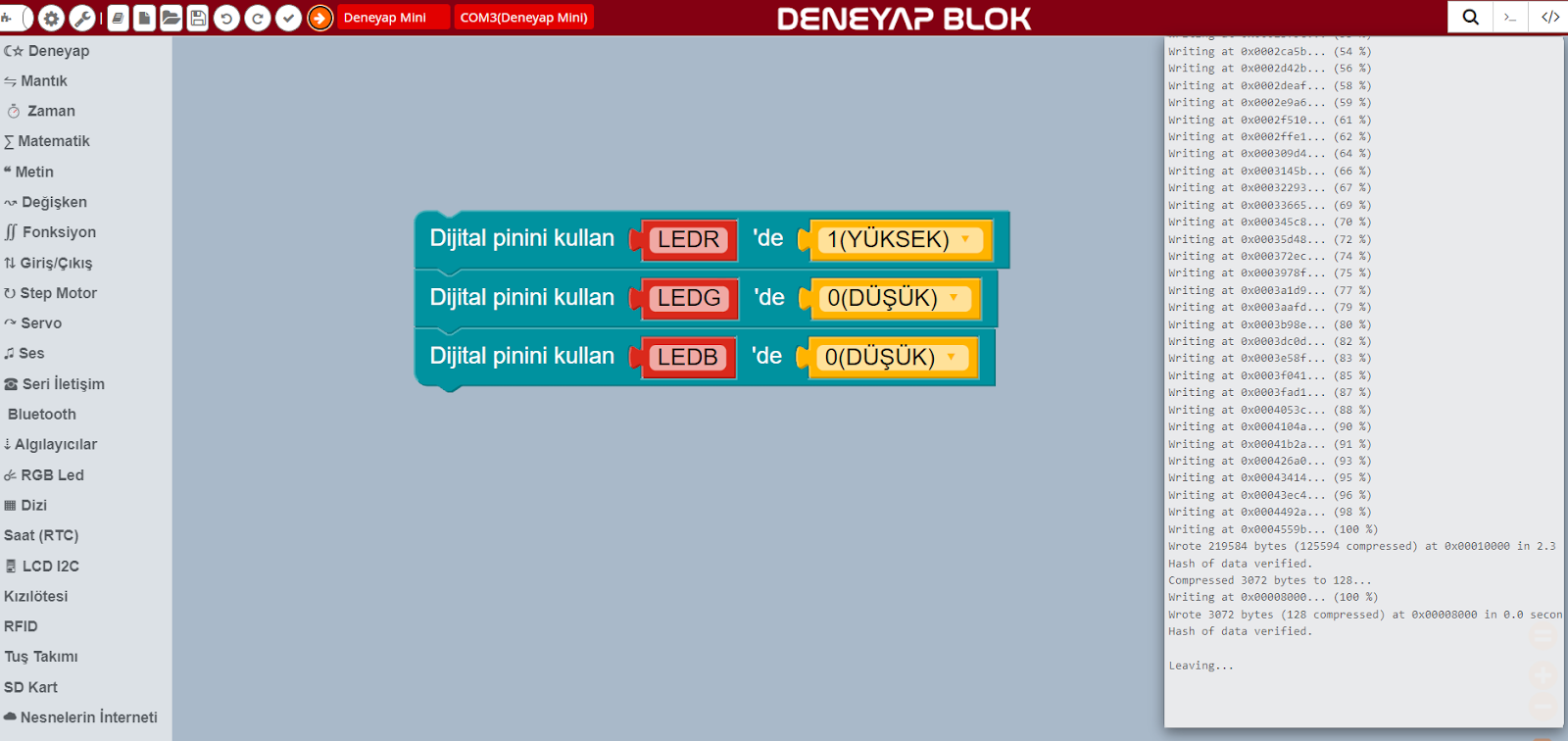

Yükleme işlemi sağ tarafta açılan pencereden takip edilebilir.

Sonuç olarak Deneyap Mini üzerindeki LED kırmızı yanmaktadır.
